| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOPER |
| Orzecznictwo: | CE |
| Numer modelu: | BY50 / 800-25U |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD14500/SET |
| Szczegóły pakowania: | Eksportuj standardowe drewniane opakowanie. |
| Czas dostawy: | 30 dni roboczych po otrzymaniu płatności |
| Zasady płatności: | L / C, T / T, D / A, D / P, Western Union |
| Możliwość Supply: | 50 zestawów miesięcznie dla tej żeliwnej prasy filtracyjnej |
| Obszar filtra: | 50m2 | Rozmiar płytki filtra: | 800*800mm |
|---|---|---|---|
| Objętość komory filtra: | 624L | Płytka filtra i numer seryjny: | 38szt |
| Numer ramy: | 39szt | Ciśnienie filtracyjne: | 0,6 MPa |
| Moc silnika: | 2,2 kW | Główna cecha: | Aby wytrzymać wysoką temperaturę do 350C. |
| Budowa: | Lane żelazo. | Waga: | 7650 kg |
| Stan: | NOWY | Funkcjonować: | Separacja ciała stałego i cieczy |
| Struktura: | Typ płytowo-ramowy | Woltaż: | 380 V/220 V/400-450 V/dostosowane |

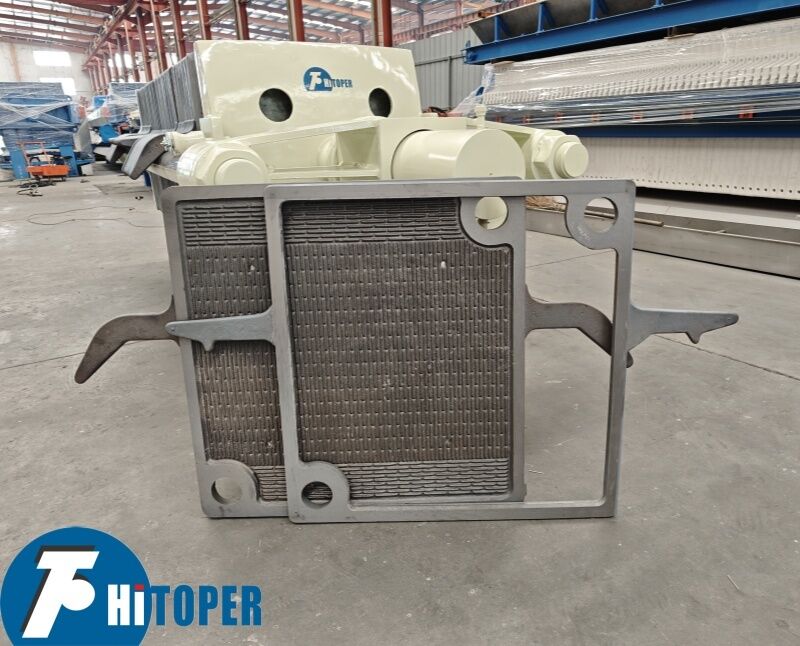

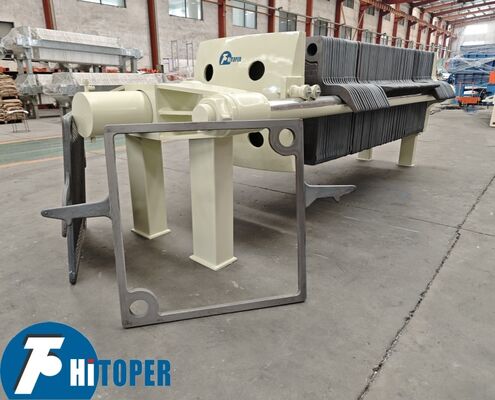

Wytrzymała prasa filtracyjna z żeliwa zaprojektowana do filtracji w wysokich temperaturach w zastosowaniach metalurgicznych, ceramicznych, petrochemicznych i naftowych
Wprowadzenie filtra:
Część ramy:
Część ramy jest głównym korpusem maszyny, która wspiera mechanizm filtracyjny i łączy inne części. Składa się głównie z płyty oporowej, płyty dociskowej, bloku cylindra i belki głównej.
Część filtracyjna:
Składa się z płyt filtracyjnych ułożonych w określonej kolejności na belce głównej i tkaniny filtracyjnej umieszczonej między płytami filtracyjnymi. Płyty filtracyjne i tkanina filtracyjna są ułożone naprzemiennie, tworząc kilka niezależnych jednostek filtracyjnych.
Część do wyciągania płyt:
1 Automatyczne wyciąganie płyt, część automatycznego wyciągania płyt składa się z silnika hydraulicznego, manipulatora, mechanizmu napędowego i urządzenia podwieszającego.
2 Ręczne wyciąganie płyt, i ręczne wyciąganie płyt po kolei do rozładunku.
Część hydrauliczna:
Część hydrauliczna jest urządzeniem napędowym, które napędza płytę dociskową do ściskania lub luzowania płyty filtracyjnej i jest wyposażona w pompę plungerową i różne zawory sterujące.
Część silnika:
Część silnika jest centrum sterowania całym systemem.
Krótkie wprowadzenie prasy filtracyjnej z żeliwa:
Prasa filtracyjna typu płyta i rama z żeliwa jest wykonana z wysokiej jakości żeliwa lub żeliwa sferoidalnego.
Jest używana do materiałów filtracyjnych w wysokich temperaturach, a płyta filtracyjna o wysokiej wytrzymałości może wytrzymać ciśnienie filtracji i ma długą żywotność.
Szeroko stosowana do separacji ciecz-ciało stałe w przemyśle petrochemicznym, metalurgicznym, naftowym, ceramicznym itp.
1. Klasyfikacja płyt: płyta żeliwna
2. Temperatura pracy:<350C
3. Ciśnienie filtracji: 0,6 MPa-0,8 MPa
4 Ciśnienie ściskania: 1,0-1,3 MPa
Cechy:
1, Płyta filtracyjna wykonana jest z żeliwa, odporna na wysokie temperatury i wysokie ciśnienie, długa żywotność.
2, Konstrukcja żeliwna zapewnia ultra-wysoką odporność na wysokie temperatury, nadaje się do filtracji materiałów w wysokich temperaturach z płytą filtracyjną z żeliwa o wysokiej wytrzymałości, takich jak żelatyna, olej jadalny.
3, Belka główna wykonana jest z wysokiej jakości stali węglowej z obróbką piaskowania, niełatwa do odkształcenia, wysoka wytrzymałość i odporność na korozję.
4, Sposób ściskania polega na ręcznej obsłudze podnośnika lub przekładni, proste i łatwe w użyciu. 5, Kompaktowa konstrukcja, mała objętość, zajmuje mniej miejsca, oszczędza koszty.
Dane techniczne tej prasy filtracyjnej z żeliwa:
|
Typ |
Powierzchnia filtracji (m2) |
Rozmiar płyty filtracyjnej (mm) |
Ciasto grubość (mm) |
Objętość komory (L) |
Liczba ram (szt.) |
Liczba ram (szt.) |
Ciśnienie filtracji (Mpa) |
Waga (kg) |
Wymiary (mm) Dł. x Szer. x Wys. |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150x760x650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390x760x650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750x760x650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780x760x650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055x870x880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235x870x880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785x870x880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305x870x880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900x870x880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030x870x880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280x870x880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780x870x880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280x870x880 |
||||
|
BQ20/630-25 |
20 |
630 x630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750x1150x1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220x1150x1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870x1150x1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960x1150x1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610x1150x1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210x1150x1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600x1100x1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250x1100x1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900x1100x1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950x1100x1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580x1100x1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180x1100x1100 |
SERIA PRAS FILTRACYJNYCH:
Prasy filtracyjne można podzielić na typ płyta i rama i są używane do separacji ciało stałe-ciecz różnych płynów zawieszonych w przerywanej filtracji ciśnieniowej. Płyty filtracyjne są dociskane przez urządzenia dociskowe, a płyn zawieszony jest pompowany do komory filtracyjnej. Cząstki stałe są oddzielane przez tkaninę filtracyjną. Produkty są proste w budowie, ale mają dobre efekty separacji, są wygodne w użyciu i szeroko stosowane w górnictwie, metalurgii, przemyśle naftowym, chemicznym, medycynie, tekstylnym, druku i barwieniu, produkcji papieru, przemyśle spożywczym, alkoholowym, soli nieorganicznych, płukaniu węgla, barwnikach i oczyszczaniu ścieków.
Główne prasy filtracyjne i separatory wirówkowe Toper:
1. Automatyczna prasa filtracyjna sterowana programem
2. Membranowa prasa filtracyjna
3. Hydrauliczna prasa filtracyjna dociskowa
4. Mechaniczna prasa filtracyjna dociskowa
5. Prasa filtracyjna z podnośnikiem
6. Prasa filtracyjna z płytą i ramą/komorą żeliwną
7. Prasa filtracyjna z płytą i ramą ze stali nierdzewnej
8. Prasa filtracyjna z okrągłą płytą
9. Prasa filtracyjna z ciastem bawełnianym
10. Prasa filtracyjna z tektury
11. Prasa filtracyjna taśmowa DY
12. Prasa filtracyjna taśmowa wysokociśnieniowa DYX
13. Prasa filtracyjna taśmowa zagęszczająca/odwadniająca z bębnem obrotowym DNY
14. Potrójna prasa filtracyjna taśmowa zagęszczająca i odwadniająca
15. Wirówka SS typu trzy-stopowa z wyładunkiem górnym
16. Wirówka SD typu trzy-stopowa z podnoszoną torbą filtracyjną
17. Wirówka PD z podnoszoną torbą filtracyjną
18. Wirówka z wyładunkiem górnym, trzy-stopowa, czysta seria SSB, SB
19. Wirówka SX ręczna z wyładunkiem górnym
20. Wirówka PS ręczna z wyładunkiem górnym
21. Wirówka SGZ automatyczna z zgarniaczem i wyładunkiem dolnym
22. Wirówka PGZ z zgarniaczem i wyładunkiem dolnym
23. Wirówka dekantacyjna serii LW
24. Wirówka tubularna
25. Wielowarstwowy filtr ramowy ze stali nierdzewnej
26. Filtr workowy
27. Filtr okrzemkowy
28. Płyta filtracyjna
29. Tkanina filtracyjna
30. Filtr dyskowy próżniowy
Jak zamówić prasę filtracyjną:
1. Wybierz model, materiał płyty i ramy, tryb dociskania i formę filtracji, biorąc pod uwagę wprowadzenie i parametry prasy filtracyjnej.
2. W zależności od produktu, wybierz przepływ otwarty i zamknięty, z możliwością prania lub bez, i określ warunki w umowie.
3. Urządzenie jest dostarczane bez pompy. Aby zamówić kompletne urządzenie z pompami, należy to zaznaczyć w umowie.
4. Nasza firma może dostarczyć niestandardowy model, aby spełnić Twoje specjalne wymagania.
