| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOPER |
| Orzecznictwo: | CE |
| Numer modelu: | BY30/630-25 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD14500/SET |
| Szczegóły pakowania: | Eksportuj standardowe drewniane opakowanie. |
| Czas dostawy: | 30 dni roboczych po otrzymaniu płatności |
| Zasady płatności: | L / C, T / T, D / A, D / P, Western Union |
| Możliwość Supply: | 50 zestawów miesięcznie dla tej żeliwnej prasy filtracyjnej |
| Obszar filtra: | 30m2 | Rozmiar płytki filtra: | 630X630mm |
|---|---|---|---|
| Objętość komory filtra: | 452L | Płytka filtra i numer seryjny: | 37szt |
| Numer ramy: | 38szt | Ciśnienie filtracyjne: | 0,6 MPa |
| Moc silnika: | 2,2 kW | Główna cecha: | Aby wytrzymać wysoką temperaturę do 350C. |
| Budowa: | Lane żelazo. | Waga: | 5000 kg |
| Funkcjonować: | Separacja ciała stałego i cieczy | Stan: | NOWY |
| Aplikacja: | przemysł petrochemiczny, metalurgiczny, naftowy, ceramiczny |

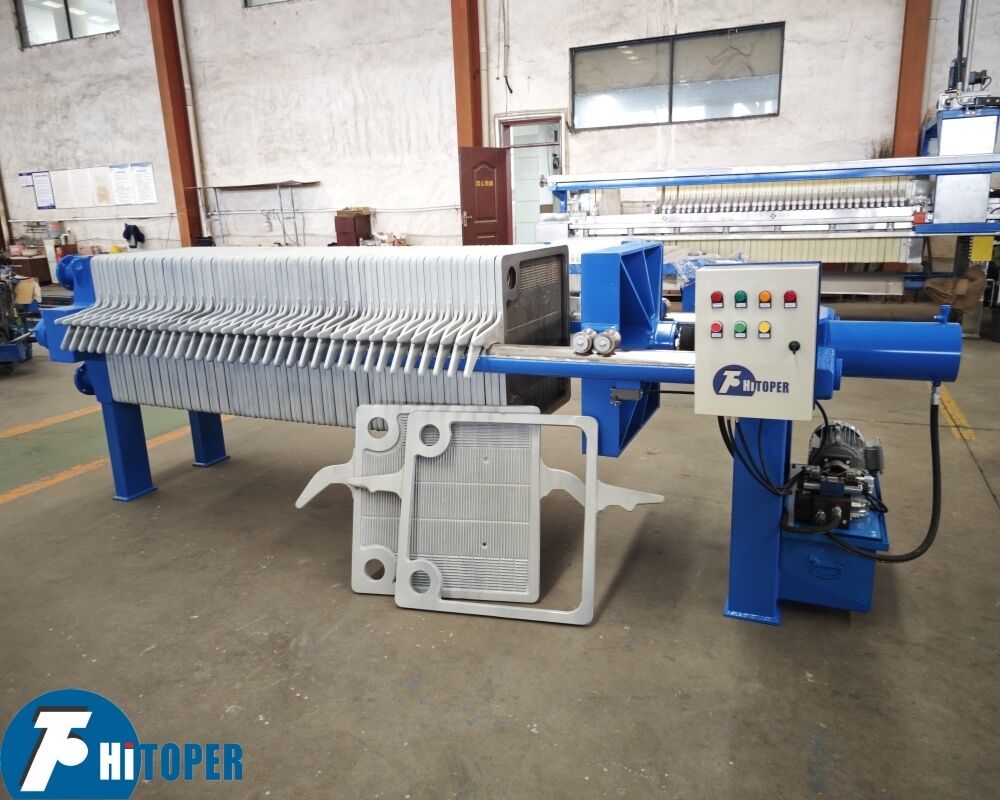

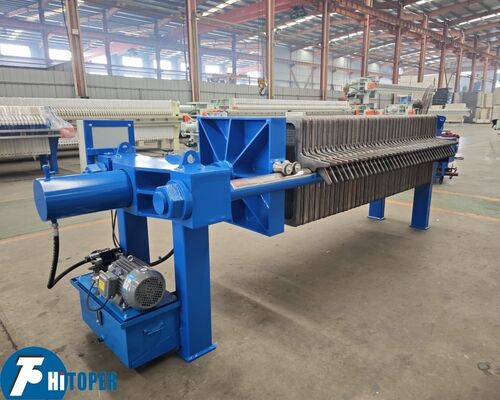

Żeliwna prasa filtracyjna płytowo-ramowa wysokotemperaturowa do separacji ceramiki
Wprowadzenie do filtra:
Część ramowa:
Część ramowa jest głównym korpusem maszyny, który wspiera mechanizm filtracyjny i łączy inne części. Składa się głównie z płyty dociskowej, płyty kompresyjnej, bloku cylindra i belki głównej.
Część filtracyjna:
Składa się z płyt filtracyjnych ułożonych w określonej kolejności na belce głównej i tkaniny filtracyjnej umieszczonej między płytami filtracyjnymi. Płyty filtracyjne i tkanina filtracyjna są ułożone naprzemiennie, tworząc kilka niezależnych jednostek filtracyjnych.
Część do wyciągania płyt:
1 Automatyczne wyciąganie płyt, część automatycznego wyciągania płyt składa się z silnika hydraulicznego, manipulatora, mechanizmu napędowego i urządzenia podwieszającego.
2 Ręczne wyciąganie płyt, i ręczne wyciąganie płyt po kolei do rozładunku.
Część hydrauliczna:
Część hydrauliczna jest urządzeniem napędowym, które napędza płytę kompresyjną do ściskania lub luzowania płyt filtracyjnych i jest wyposażona w pompę plungerową i różne zawory sterujące.
Część silnikowa:
Część silnikowa jest centrum sterowania całego systemu.
Krótkie wprowadzenie do żeliwnej prasy filtracyjnej:
Żeliwna prasa filtracyjna jest wykonana z precyzyjnego odlewu wysokiej jakości żeliwa lub żeliwa sferoidalnego.
Charakteryzuje się wysoką wytrzymałością płyt filtracyjnych, wysokim ciśnieniem filtracji, odpornością na wysokie temperatury, wysoką prędkością filtracji, niską wilgotnością ciasta filtracyjnego, szybkim rozładunkiem i długą żywotnością.
Nadaje się do filtracji w przemyśle ceramicznym, petrochemicznym, odtłuszczania olejów maszynowych i innych produktów o wysokiej lepkości, wysokiej temperaturze i niskiej zawartości wilgoci. .
Prasa filtracyjna wykorzystuje różnicę ciśnień między dwiema stronami tkaniny filtracyjnej, aby zmusić większość wody z materiału do przejścia przez tkaninę filtracyjną i wypłynięcia z korpusu, podczas gdy materiał jest blokowany w komorze filtracyjnej, tworząc ciasto filtracyjne, aby osiągnąć cel filtracji.
Ze względu na stosunkowo dużą różnicę ciśnień między dwiema stronami tkaniny filtracyjnej podczas procesu filtracji, prędkość filtracji jest zwiększona, a zawartość wody w cieście filtracyjnym jest zmniejszona, a specjalna tkanina filtracyjna jest używana do uzyskania czystego filtratu, a efekt filtracji jest znacznie lepszy niż w przypadku filtra próżniowego.
Prasa filtracyjna nadal ma dobry efekt nawet przy obróbce materiałów trudnych do filtracji, jest łatwa do obróbki antykorozyjnej, a jej konstrukcja jest prosta i łatwa w obsłudze.
Cechy:
Dane techniczne tej żeliwnej prasy filtracyjnej:
| Typ | Powierzchnia filtracji (m2) | Rozmiar płyty filtracyjnej (mm) |
Ciasto grubość (mm) |
Komora objętość (L) |
Płyta liczba (szt.) |
Rama liczba (szt.) |
Ciśnienie filtracji (Mpa) |
Waga (kg) |
Wymiary (mm) Dł. x Szer. x Wys. |
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1.0 | 380 | 1150x760x650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 500 | 1390x760x650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 620 | 1750x760x650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1060 | 1780x760x650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 1160 | 2055x870x880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 1360 | 235x870x880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 1530 | 2785x870x880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 1760 | 3305x870x880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1.0 | 960 | 1900x870x880 | |
| XQ6/450-25 | 6 | 76 | 14 | 1140 | 2030x870x880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 1460 | 2280x870x880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 1960 | 2780x870x880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 2460 | 3280x870x880 | ||||
| BQ20/630-25 | 20 | 630 x630 | 25 | 298 | 24 | 25 | 0.6 | 3300 | 2750x1150x1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 4500 | 3220x1150x1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 5600 | 3870x1150x1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 3700 | 2960x1150x1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 5000 | 3610x1150x1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 6100 | 4210x1150x1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 3400 | 2600x1100x1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 4700 | 3250x1100x1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 5900 | 3900x1100x1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 3800 | 2950x1100x1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 5200 | 3580x1100x1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 6400 | 4180x1100x1100 |
SERIA PRAS FILTRACYJNYCH:
Prasy filtracyjne można podzielić na typ płytowo-ramowy i są używane do separacji ciał stałych i cieczy z różnych płynów zawieszonych w przerywanej filtracji ciśnieniowej. Płyty filtracyjne są dociskane przez urządzenia dociskowe, a płyn zawieszony jest pompowany do komory filtracyjnej. Cząstki stałe są oddzielane przez tkaninę filtracyjną. Produkty mają prostą konstrukcję, ale dobre efekty separacji, są wygodne w użyciu i szeroko stosowane w górnictwie, metalurgii, ropie naftowej, przemyśle chemicznym, medycynie, tekstylnym, druku i barwieniu, produkcji papieru, przemyśle spożywczym, alkoholowym, soli nieorganicznych, płukaniu węgla, barwnikach i oczyszczaniu ścieków.
Główne produkty Toper:
O Toper
Zhengzhou Toper jest wiodącym dostawcą sprzętu przemysłowego w Chinach, a także profesjonalnym eksporterem i dostawcą usług sprzętu filtracyjnego i separacyjnego.
Koncentrujemy się na kompleksowej obsłudze projektów filtracyjnych od projektowania po serwis pogwarancyjny i szybkie dostawy części zamiennych.
1. Automatyczna prasa filtracyjna sterowana programowo
2. Membranowa prasa filtracyjna
3. Hydrauliczna prasa filtracyjna z kompresją
4. Mechaniczna prasa filtracyjna z kompresją
5. Prasa filtracyjna z podnośnikiem
6. Żeliwna prasa filtracyjna płytowo-ramowa/komorowa
7. Prasa filtracyjna płytowo-ramowa ze stali nierdzewnej
8. Okrągła prasa filtracyjna
9. Prasa filtracyjna do ciasta bawełnianego
10. Kartonowa prasa filtracyjna
11. Prasa filtracyjna taśmowa DY
12. Wysokociśnieniowa prasa filtracyjna taśmowa DYX
13. Prasa filtracyjna taśmowa zagęszczająca/odwadniająca z bębnem obrotowym DNY
14. Potrójna prasa filtracyjna taśmowa zagęszczająca i odwadniająca
15. Wirówka typu SS z wyładunkiem górnym na trzech stopach
16. Wirówka typu SD z wyładunkiem górnym na trzech stopach i podnoszoną torbą filtracyjną
17. Wirówka typu PD z podnoszoną torbą filtracyjną
18. Wirówka z wyładunkiem górnym, na trzech stopach, seria czysta SSB, SB
19. Wirówka typu SX z ręcznym wyładunkiem górnym
20. Wirówka typu PS z ręcznym wyładunkiem górnym
21. Automatyczna wirówka typu SGZ z wyładunkiem dolnym zgarniaczowym
22. Wirówka typu PGZ z wyładunkiem dolnym zgarniaczowym
23. Wirówka dekantacyjna serii LW
24. Wirówka rurowa
25. Wielowarstwowy filtr ramowy ze stali nierdzewnej
26. Filtr workowy
27. Filtr okrzemkowy
28. Płyta filtracyjna
29. Tkanina filtracyjna
30. Filtr dyskowy próżniowy
Jak zamówić prasę filtracyjną:
1. Wybierz model, materiał płyty i ramy, tryb prasowania i formę filtracji, biorąc pod uwagę wprowadzenie i parametry prasy filtracyjnej.
2. W zależności od Twoich produktów, wybierz przepływ otwarty i zamknięty, z możliwością prania lub bez, i określ warunki w umowie.
3. Urządzenie jest dostarczane bez pompy. Aby zamówić kompletne urządzenie z pompami, należy to zaznaczyć w umowie.
4. Nasza firma może dostarczyć niestandardowy model, aby spełnić Twoje specjalne wymagania.
