| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOPER |
| Orzecznictwo: | CE |
| Numer modelu: | BY50 / 800-25U |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD14500/SET |
| Szczegóły pakowania: | Eksportuj standardowe drewniane opakowanie. |
| Czas dostawy: | 30 dni roboczych po otrzymaniu płatności |
| Zasady płatności: | L / C, T / T, D / A, D / P, Western Union |
| Możliwość Supply: | 50 zestawów miesięcznie dla tej żeliwnej prasy filtracyjnej |
| Obszar filtra: | 50m2 | Rozmiar płytki filtracyjnej: | 800*800mm |
|---|---|---|---|
| Objętość komory filtra: | 624L | Płytka filtra i numer: | 38szt |
| Numer ramy: | 39szt | Ciśnienie filtracji: | 0,6 MPa |
| Moc silnika: | 2,2 kW | Główna cecha: | Aby wytrzymać wysoką temperaturę do 350C. |
| Budowa: | Żeliwo. | Waga: | 7650 kg |
| Funkcja: | Separacja ciało stałe-ciecz | Warunki: | Nowy |
| Zastosowanie: | przemysł petrochemiczny, metalurgiczny, naftowy, ceramiczny |
Wyroby z żelaza odlewanego o wysokiej temperaturze
Wprowadzenie filtra:
Część ramy:
Część ramy to główne ciało maszyny, które wspiera mechanizm filtracyjny i łączy inne części.
Część filtrująca:

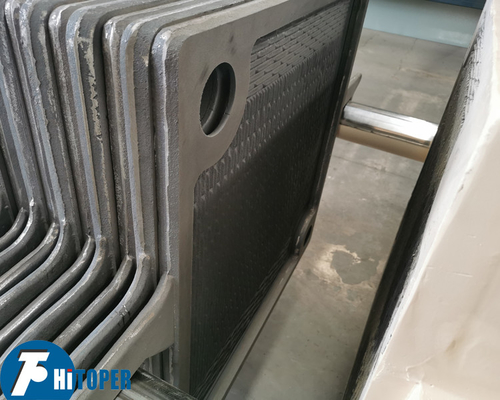

Składa się z płytek filtrujących rozmieszczonych w określonej kolejności na wiązce głównej i tkaniny filtrującej umieszczonej między płytkami filtrującymi.Płyty filtracyjne i tkanina filtracyjna są ustawione naprzemiennie, tworząc kilka niezależnych jednostek filtracyjnych.
Część deski do ciągnięcia:
1 Automatyczna płytka pociągowa, część automatycznej płytki pociągowej składa się z silnika hydraulicznego, manipulatoru, układu przesyłowego i urządzenia zawieszenia.
2 Ręcznie pociągnij tablicę i ręcznie pociągnij tablicę w kolejności do rozładunku.
Część hydrauliczna:
Część hydrauliczna jest urządzeniem napędowym, które napędza płytę kompresyjną do sprężania lub rozluźniania płyty filtrującej i jest wyposażona w pompę tłoka i różne zawory sterujące.
Część silnika:
Część silnikowa jest centrum kontroli całego systemu.
Krótkie wprowadzeniePrasowanie filtrowe żelaza odlewanego:

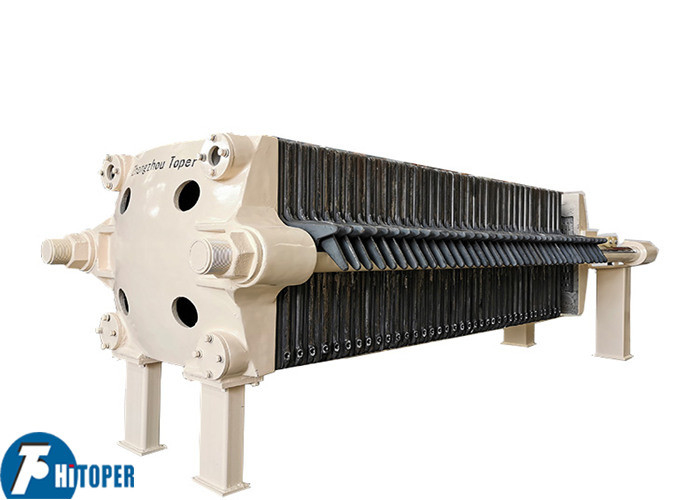

Prasa filtracyjna z żeliwa wykonana jest z wysokiej jakości odlewu żelaza lub precyzyjnego odlewu z żelaza elastycznego.
Ma cechy wysokiej wytrzymałości płyty filtrującej, wysokiego ciśnienia filtracyjnego, wysokiej odporności na temperaturę, wysokiej prędkości filtracji, niskiej wilgotności filtracji ciasta, szybkiego rozładowania i długiej żywotności.
Jest odpowiedni do filtracji przemysłu ceramicznego, przemysłu petrochemicznego, tłuszczu, mechanicznej dekoloracji oleju i innych produktów o wysokiej lepkości, wysokiej temperaturze i niskiej wilgotności. .
Prasa filtrująca wykorzystuje różnicę ciśnienia między dwoma stronami tkaniny filtrującej, aby zmusić większość wody w materiale do przejścia przez tkaninę filtrującą i wypłynięcia z ciała,podczas gdy materiał jest zablokowany w komorze filtrującej w celu utworzenia ciasta filtrującego w celu osiągnięcia celu filtracji.
Ze względu na stosunkowo dużą różnicę ciśnienia między dwoma stronami tkaniny filtracyjnej podczas procesu filtracji,prędkość filtracji jest zwiększana, a zawartość wody w filtracyjnym ciasteczku zmniejszana, a do czystości filtracji wykorzystuje się specjalną tkaninę filtracyjną, a efekt filtracji jest znacznie lepszy niż w przypadku filtracji próżniowej.
Prasa filtracyjna ma nadal dobry efekt nawet w przypadku trudnych do filtrowania materiałów i jest łatwa do obróbki antykorozyjnym,a jego struktura jest prosta i łatwa w obsłudze.
Dane techniczne tej filtracyjnej prasy z żeliwa:
| Rodzaj | Powierzchnia filtra (m2) | Rozmiar płyty filtrującej (mm) | Grubość ciasta (mm) | Objętość komory (L) | Numer tabliczki (pc) | Numer ramki (pc) | Ciśnienie filtracyjne (Mpa) | Masę (kg) |
Wymiary ((mm) L×W×H |
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1.0 | 380 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 500 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 620 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1060 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 1160 | 2055×870×880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 1360 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 1530 | 2785×870×880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 1760 | 3305 × 870 × 880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1.0 | 960 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 1140 | 2030×870×880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 1460 | 2280×870×880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 1960 | 2780×870×880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 2460 | 3280×870×880 | ||||
| BQ20/630-25 | 20 | 630 x 630 | 25 | 298 | 24 | 25 | 0.6 | 3300 | 2750×1150×1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 4500 | 3220×1150×1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 5600 | 3870×1150×1100 | |||
| Wymiana: | 20 | 298 | 24 | 25 | 3700 | 2960×1150×1100 | |||
| Wymiana: | 30 | 452 | 37 | 38 | 5000 | 3610 × 1150 × 1100 | |||
| Wymiana: | 40 | 595 | 49 | 50 | 6100 | 4210 × 1150 × 1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 3400 | 2600×1100×1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 4700 | 3250×1100×1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 5900 | 3900×1100×1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 3800 | 2950×1100×1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 5200 | 3580×1100×1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 6400 | 4180×1100×1100 |
Wyroby o masie nieprzekraczającej 10 kg
Prasy filtrujące można podzielić na rodzaje płytkowe i ramkowe i są stosowane do separacji płynu stałego z różnych zawieszonych płynów w filtracji ciśnieniowej przerywanej.Płyty filtrów są przyciskane przez urządzenia tłoczące, a zawieszony płyn jest pompowany do komory filtracyjnejProdukty są proste w strukturze, ale dobre w efektach separacyjnych, wygodne w użyciu i szeroko stosowane w górnictwie, metalurgii, nafcie,chemiczne, medycyny, przemysłu włókienniczego, druku i farbowania, produkcji papieru, żywności, alkoholu, soli nieorganicznej, prania węgla, barwników i oczyszczania ścieków.
Wszystkie produkty Toper:
O Toperze
Zhengzhou Toper jest wiodącym dostawcą sprzętu przemysłowego w Chinach, a także profesjonalnym eksporterem i usługodawcą sprzętu filtrowania i separacji.
Koncentrujemy się na pełnej obsłudze projektu filtrowania od projektu po obsługę posprzedażną i szybkie dostarczanie części zamiennych.
1Automatyczny filtr sterujący programem
2. Prasowanie filtra membranowego
3. Hydrauliczne tłoczenie filtra kompresowego
4. Mechaniczna praska filtracyjna kompresowa
5. Jack Filter Press
6. tablica i ramka/kamera filtracyjna
7Prasa filtrująca z płyty i ramki ze stali nierdzewnej
8. Krągła tablica filtracyjna
9. Prasowanie filtracji ciasta bawełnianego
10. Kartonowa praska filtrująca
11. DY pas filtr prasowy
12. DYX wysokiego ciśnienia pas filtrów prasy
13. DNY obrotowy tłuszczowy/odwodniający filtr na bębnowy pasek
14. Trójpasmowa tłuszczarka filtrująca i odwodniająca
15. Typ SS trzy stopy górnego rozładowania wirówki
16. Typ SD trzy stopy i filtr worek podnoszenia odprowadzania odśrodkowa
17. Centrifuga rozładowująca z podnoszącym workiem filtracyjnym typu PD
18Centrifugę wyładowania do góry, trzy stopy, czyste serii SSB, SB
19. Centrifugę górnego rozładowania ręcznego typu SX
20. Centrifugę górnego rozładowania ręcznego typu PS
21. Automatyczna odkurzacz dolnej odładowania odśrodkowa typu SGZ
22. Centrifugę rozładowania dolnego typu PGZ
23Centrifugę do dekanterów serii LW
24Centrifuga rurkowa
25. Wielowarstwowy filtr ramy ze stali nierdzewnej
26. Filtr workowy
27. Filtr diatomitowy
28Płytka filtracyjna
29. Filtrówka
30. Filtr dyskowy próżniowy
Jak zamówić filtr:
1Wybór modelu, materiału płyty i ramy, trybu tłoczenia i formy filtrowania odbywa się z uwzględnieniem wprowadzenia i parametrów filtracji.
2W zależności od produktów, wybierz przepływ otwarty i przepływ zamknięty, myjący lub niemyjący, a warunki określ w umowie.
3. Jednostka jest dostarczana bez pompy. Aby zamówić kompletną pompę, należy to określić w umowie.
4Nasza firma może dostarczyć nie standardowy model, aby spełnić Państwa specjalne wymagania.
