| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | TOPER |
| Orzecznictwo: | CE |
| Numer modelu: | XY10/450-30U |
| Minimalne zamówienie: | negocjowalne |
|---|---|
| Cena: | Best factory price |
| Szczegóły pakowania: | Eksportowe standardowe opakowanie drewniane. |
| Czas dostawy: | 10-15 dni roboczych po otrzymaniu płatności |
| Zasady płatności: | L/C, T/T, D/A, D/P, Western Union |
| Możliwość Supply: | 200 zestawów miesięcznie dla tej przemysłowej prasy filtracyjnej |
| Obszar filtracji: | 10 metrów kwadratowych | Rozmiar płyty zewnętrznej: | 505*505mm |
|---|---|---|---|
| Objętość komory filtra: | 151L | Numer płytki filtra: | 24 szt |
| Ciśnienie filtracji: | 0,6 MPa | Wyładowanie ciasta: | dwóch pracowników ręcznie |
| Moc silnika: | 2200 W | Rodzaj kompresji: | System hydrauliczny |
| napięcie: | 380 V/220 V/400-450 V/Dostosowane | Metoda karmienia: | Karmienie centralne |
| Materiał płyty: | Wzmocniony polipropylen | Rodzaj wyładowania cieczy: | Otwarty przepływ lub zamknięty przepływ |
| Typ wyładunku placka filtracyjnego: | Wyładowanie ręczne | Środek filtrujący: | Tkanina filtrująca |
| Warunki: | Nowy |

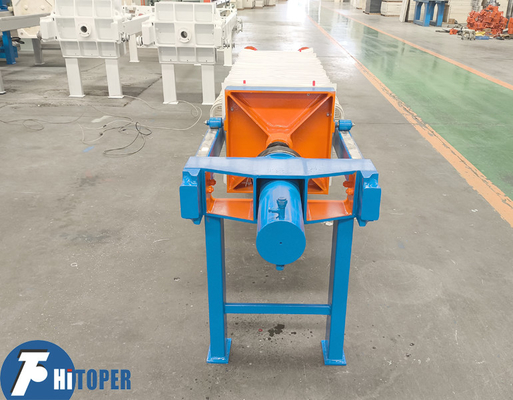

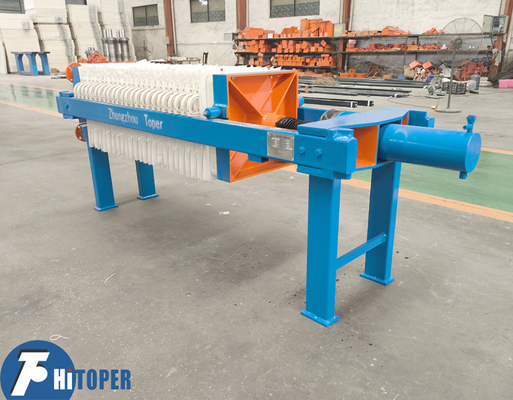

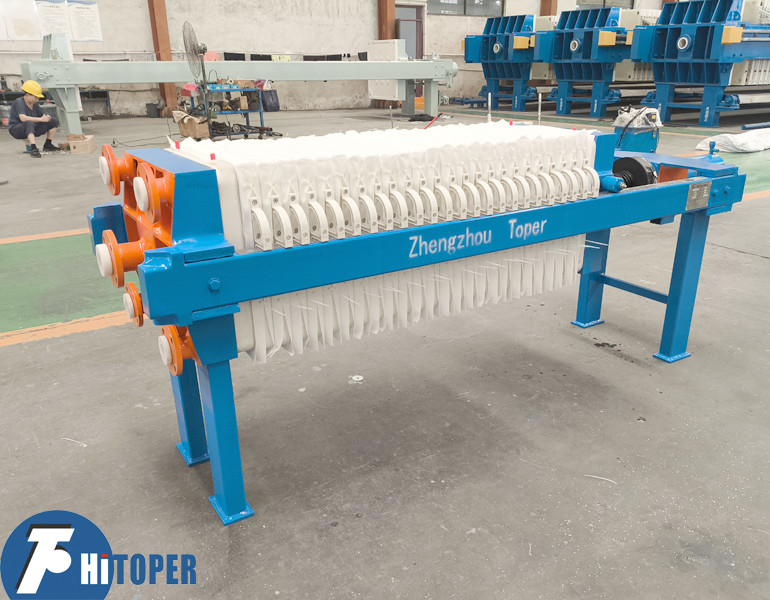

450x450mm Płytka Kompresor hydrauliczny Prasowa filtracja przemysłowa Funkcja oddzielenia stałego płynu
To sprzęt do prasy filtrówjest stosowany w procesie separacji zawiesiny varpis w postaci ciekłej i stałej (zawartość stałej jest lepsza niż 5%-50%)..
Stacja hydrauliczna tego sprzętu prasowego:1. Jednostka hydrauliczna, spawanie i uszczelnianie ze stali węglowej. A. Filtry powietrza zewnętrzne pompy oleju marki Shanghai Dazhong, z lepszym efektem chłodzenia i łatwą konserwacją B.Zawory hydrauliczne marki Shanghai HuadaoC. Rurociąg olejowy pod wysokim ciśnieniem (36 MPa, 1,5 m) i rurociąg olejowy pod niskim ciśnieniem (22,4 Mpa, 2 m), chińskie standardowe miękkie połączenie.
2Cylinder hydrauliczny, spawany z wykorzystaniem bezszwowej rury stalowej 27SiMn, średnica wewnętrzna i bieg wynoszą Φ120X400, ciśnienie tłoczenia wynosi 18-20MPa.
3. Pręty tłokowe, średnio częstotliwość twardowania ze stali 45 #, twardość powierzchni może być HRC48-50, a na zewnątrz znajduje się osłona ochronna.
Światło główne tej prasy przemysłowej: Materiał ze stali węglowej wysokiej jakości Q345 (długość, szerokość i grubość, rurociąg prostokątny 120×60×6 mm), konstrukcja konstrukcyjna spawana w pudełku,Automatyczny proces spawania łukowego z gładkim i pięknym spawaniemW dalszym ciągu przetwarzane z piaszczeniem, aby usunąć rdzinę i skórę tlenkową, a następnie malowane epoxy, aby uzyskać większą intensywność i odporność na korozję,wraz z ostateczną ochroną od korozji farbą akrylowo-poliestrową.
Jak obsługiwać filtr,
Zestaw ciekłej, stałej substancji pompowany jest do prasy filtrującej, która składa się z kilku wgłębionych płyt filtrujących tworzących komory.Płyty są podtrzymywane w wykonanej stalowej ramie i są trzymane zamknięte siłą wywieraną przez hydrauliczny ram zamontowany w ramie pracy na końcu maszyny.
Każda płytka filtrująca pokryta jest szmatą filtrującą, która zatrzymuje cząstki stałe, ale pozwala płynom przejść i wyjść przez otwory w płytce filtrującej.
Pozostałe cząstki stopniowo gromadzą się na powierzchni filtrów i po pewnym czasie tworzą w końcu twardy tort.
Gdy ciasto tworzy ciśnienie w filtrze, ciśnienie wzrasta, ponieważ filtrat musi przejść przez już częściowo utworzone ciasto, aby wyjść z komory.Coraz trudniej jest dalej pompować, ponieważ prasa nie jest w stanie przyjąć więcej ciał stałych.W tym momencie pompa zasilająca jest rzadko rozciągana, a przepływ filtratu z prasy filtrującej znacznie zmniejszył się lub całkowicie zatrzymał.
W tym momencie lub po osiągnięciu z góry określonego czasu filtracji lub ciśnienia, cykl kończy się i w pełni utworzone ciasto filtracyjne zostaje wyładowane.
Parametry techniczne tego sprzętu prasowego:
| Rodzaj |
Obszar filtracyjny (m2) |
Rozmiar płyty filtrującej (mm) |
Grubość ciasta filtrowego (mm) |
objętość komory filtrującej (L) |
Numer płyty filtracyjnej (PCS) |
Ciśnienie filtracyjne (MPa) |
Moc silnika (KW) |
Waga (kg) |
Wymiar (mm) - Nie, nie, nie. |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300 × 1400 × 1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Różne serii naszych produktów filtrowania prasy maszyny, jak poniżej:
1Automatyczny filtr sterujący programem
2. Prasowanie filtra membranowego
3. Hydrauliczne tłoczenie filtra kompresowego
4. Mechaniczna praska filtracyjna kompresowa
5. Jack Filter Press
6. tablica i ramka/kamera filtracyjna
7Prasa filtrująca z płyty i ramki ze stali nierdzewnej
8. Krągła tablica filtracyjna
9. Prasowanie filtracji ciasta bawełnianego
10. Kartonowa praska filtrująca
11. DY pas filtr prasowy
12. DYX wysokiego ciśnienia pas filtrów prasy
13. DNY obrotowy tłuszczowy/odwodniający filtr na bębnowy pasek
14. Trójpasmowa tłuszczarka filtrująca i odwodniająca
