W pełni automatyczna prasa filtracyjna taśmowa do odwadniania osadów w oczyszczalniach ścieków, przemyśle chemicznym, rafineryjnym, metalurgicznym i papierniczym

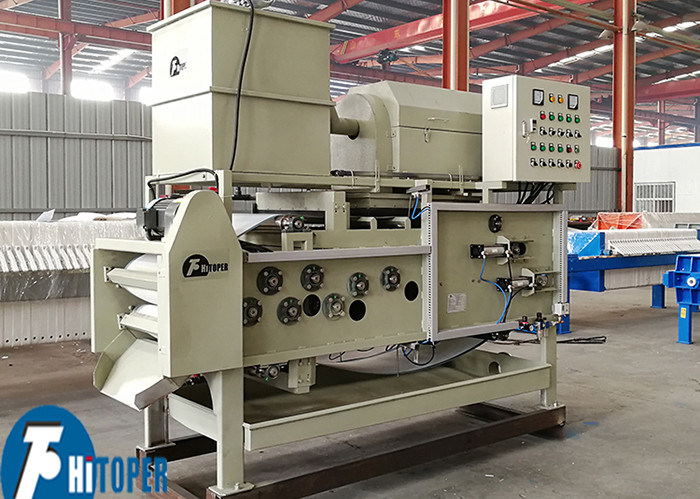

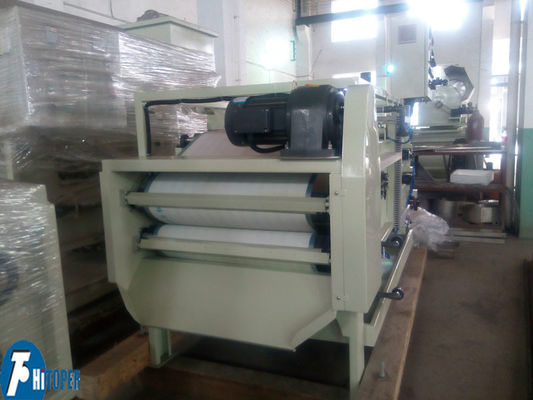

Automatyczna prasa filtracyjna taśmowa 500mm szerokość taśmy filtracyjnej do odwadniania osadów

Prasa filtracyjna taśmowa serii DY to nowe modele opracowane przez krajowe instytuty badawcze na podstawie wprowadzonych zagranicznych zaawansowanych technologii, szeroko stosowane w oczyszczaniu ścieków komunalnych, przemyśle chemicznym, rafineryjnym, metalurgicznym, papierniczym, skórzanym, spożywczym, węglowym, drukarskim i barwiarskim, odwadnianiu osadów. Maszyna pracuje w sposób ciągły, charakteryzuje się wysokim stopniem automatyzacji, oszczędnością energii, wysoką wydajnością i łatwością konserwacji, jest idealnym urządzeniem do odwadniania osadów.

Prasa filtracyjna taśmowa składa się głównie z urządzenia napędowego, ramy, wałka dociskowego, górnej taśmy filtracyjnej, dolnej taśmy filtracyjnej, urządzenia napinającego taśmę filtracyjną, urządzenia czyszczącego taśmę filtracyjną, urządzenia rozładowującego, systemu sterowania pneumatycznego i systemu sterowania elektrycznego.

1 Rama: Rama prasy filtracyjnej taśmowej służy głównie do podtrzymywania i mocowania systemu wałków dociskowych i innych elementów.

2 System wałków dociskowych: Składa się z wałków o średnicach ułożonych w kolejności od największej do najmniejszej. Osad jest trzymany przez górną i dolną taśmę filtracyjną. Gdy przechodzi przez wałki dociskowe w sekwencji, powstaje gradient ciśnienia od małego do dużego pod napięciem taśmy filtracyjnej. Woda jest stopniowo usuwana.

3 Urządzenie odwadniające strefę grawitacyjną: Składa się głównie z wspornika strefy grawitacyjnej i leja. Materiał flokulowany usuwa dużą ilość wody w strefie grawitacyjnej, a płynność staje się słaba, co stwarza warunki do późniejszego odwadniania przez wytłaczanie.

4 Urządzenie odwadniające strefę klinową: Strefa klinowa utworzona przez górną i dolną taśmę filtracyjną wywiera nacisk na ściśnięty materiał i wykonuje wstępne odwadnianie ciśnieniowe, aby spełnić wymagania dotyczące zawartości cieczy i płynności materiału w sekcji odwadniania przez wytłaczanie.

5 Taśma filtracyjna: Jest to główny element prasy filtracyjnej taśmowej. Fazy stała i ciekła osadu są oddzielane od góry i od dołu. Dolna taśma filtracyjna jest medium filtracyjnym. Górna i dolna taśma filtracyjna są napinane, aby ominąć wytłaczanie. Wałek zapewnia siłę docisku wymaganą do usunięcia wilgoci z materiału.

6 Urządzenie regulacyjne taśmy filtracyjnej: Składa się z elementów wykonawczych: siłownika, rolki regulacyjnej z sygnałem powrotnym i systemu elektrycznego. Jego rolą jest regulacja odchylenia taśmy filtracyjnej spowodowanego różnymi przyczynami, takimi jak nierównomierne napięcie taśmy filtracyjnej, błąd montażu rolki, nierównomierne podawanie itp., zapewniając w ten sposób ciągłość i stabilność prasy filtracyjnej taśmowej.

7. Urządzenie czyszczące taśmę filtracyjną: Składa się z opryskiwacza, skrzynki kontaktowej wody czyszczącej i pokrywy czyszczącej. Gdy taśma filtracyjna pracuje, stale przechodzi przez urządzenie czyszczące i jest uderzana przez wodę pod ciśnieniem rozpylaną z prysznica. gotowy.

8. Urządzenie napinające taśmę filtracyjną: Składa się z cylindra napinającego, rolki napinającej i mechanizmu synchronizacji. Jego rolą jest napinanie taśmy filtracyjnej i zapewnienie niezbędnych warunków napięcia do produkcji siły docisku prasy odwadniającej. Można to osiągnąć poprzez regulację ciśnienia powietrza w cylindrze napinającym systemu pneumatycznego.

9 Urządzenie rozładowujące: Składa się z płyty zgarniającej, uchwytu noża, rolki rozładowującej itp. Jego funkcją jest oddzielenie odwodnionego ciasta filtracyjnego i taśmy filtracyjnej w celu rozładowania.

10 Urządzenie napędowe: Składa się z silnika, reduktora, mechanizmu przekładni zębatej itp. Jest źródłem mocy dla pracy taśmy filtracyjnej i może regulować prędkość reduktora, aby spełnić wymagania różnych prędkości taśmy w procesie.

11 System pneumatyczny: System ten składa się głównie ze źródła zasilania (zbiornik powietrza, silnik, pompa powietrza itp.), elementów wykonawczych (cylindry) i elementów sterowania pneumatycznego (w tym przekaźniki ciśnienia, zawory sterujące przepływem i kierunkiem ciśnienia). Element sterujący ciśnieniem powietrza kontroluje ciśnienie, przepływ i kierunek powietrza, aby zapewnić, że siłownik pneumatyczny ma określony ciąg i prędkość oraz pracuje normalnie zgodnie z ustalonym programem. Jest to źródło mocy do napinania i regulacji taśmy filtracyjnej.

Skład części:

1. Rama

2. Urządzenie dystrybucji szlamu

3. Górna taca odbioru cieczy

4. System wałków odwadniających

5. System wałków dociskowych

6. Urządzenie napinające

7. Środkowa taca odbioru cieczy

8. Urządzenie myjące

9. Górna rolka regulacyjna

10. Górna taśma filtracyjna

11. Górny zgarniacz

12. Dolny zgarniacz

13. Urządzenie napędowe

14. Dolna taśma filtracyjna

15. Dolna rolka regulacyjna

16. Dolna taca odbioru cieczy

Parametry techniczne prasy filtracyjnej taśmowej:

Typowe zastosowanie szlamu w prasie filtracyjnej taśmowej:
