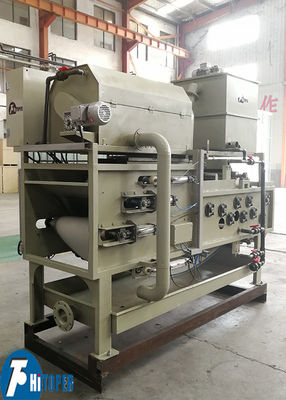

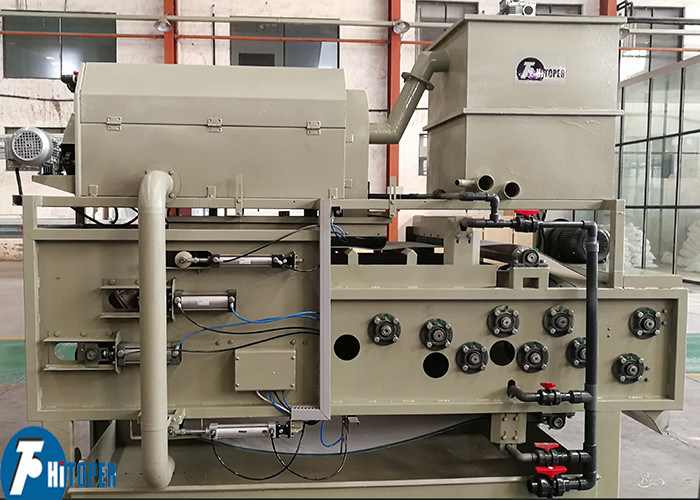

Prasa filtracyjna taśmowa do odwadniania osadów i separacji ciecz-ciało stałe w przemyśle chemicznym, węglowym, papierniczym, spożywczym oraz w oczyszczalniach ścieków komunalnych

Nowy filtr taśmowy do odwadniania osadów w przemyśle poligraficznym i farbiarskim

Wprowadzenie filtra taśmowego

W oparciu o wprowadzone zaawansowane technologie, filtr taśmowy DNY został opracowany i zaprojektowany w oparciu o filtr taśmowy DY. Filtr taśmowy DNY jest idealnym urządzeniem do odwadniania osadów, szeroko stosowanym w przemyśle chemicznym, węglowym, papierniczym, spożywczym, miejskich ściekach i innych gałęziach przemysłu. Może być również stosowany jako maszyna do separacji ciecz-ciało stałe. Charakteryzuje się wysoką wydajnością, dobrymi efektami odwadniania i niskim zużyciem. Używając tego rodzaju filtra taśmowego DNY, nie ma potrzeby stosowania stawu zagęszczającego, co pozwala zaoszczędzić inwestycje i powierzchnię.

Jak działa składanie

Jak działa składanie

Po dokładnym wymieszaniu skoncentrowanego osadu i określonego stężenia flokulantu w mieszalniku statycznym i dynamicznym, małe cząstki stałe w osadzie agregują się w dużą masę kłaczkowatą, a jednocześnie oddzielana jest woda swobodna. Osad jest transportowany do taśmy filtracyjnej zagęszczającej grawitacyjnie, a woda swobodna oddzielana jest pod działaniem grawitacji, tworząc osad w stanie nienapływowym, a następnie jest on zaciskany między górną i dolną taśmą siatkową i przechodzi przez strefę klina wstępnego nacisku i niskiego nacisku. Strefa i strefa wysokiego nacisku są stopniowo ściskane pod działaniem sił ściskających i ścinających od małych do dużych, aby osiągnąć maksymalny stopień separacji błota i wody, a na końcu wyładowywany jest placek filtracyjny.

1. Odwadnianie wstępne chemiczne

Aby poprawić odwadnialność osadu, poprawić właściwości placka filtracyjnego i zwiększyć przepuszczalność materiałów, wymagane jest chemiczne traktowanie osadu. Ta maszyna wykorzystuje unikalne urządzenie "mieszalnik granulatorów flokulujących wodę" do osiągnięcia dozowania chemicznego i flokulacji. Funkcja, ta metoda nie tylko ma dobry efekt flokulacji, ale także oszczędza dużo chemikaliów, niski koszt eksploatacji i oczywiste korzyści ekonomiczne.

2. Sekcja odwadniania koncentracji grawitacyjnej

Osad jest równomiernie podawany na taśmę siatkową przez zasobnik dystrybucyjny. Osad przesuwa się do przodu wraz z taśmą filtracyjną. Woda swobodna wpływa do zbiornika odbioru wody przez taśmę filtracyjną pod własnym ciężarem. Odwadnianie grawitacyjne można również nazwać sekcją silnie skoncentrowaną. Woda swobodna w medium zmniejsza płynność osadu i przygotowuje go do dalszego wytłaczania.

3. Sekcja odwadniania wstępnego nacisku w strefie klina

Płynność osadu po odwadnianiu grawitacyjnym jest prawie całkowicie utracona. W miarę przesuwania się prasy taśmowej do przodu, odległość między górną i dolną taśmą filtracyjną stopniowo maleje, a materiał zaczyna otrzymywać niewielki nacisk. W miarę pracy taśmy filtracyjnej nacisk stopniowo wzrasta. Rola strefy klina polega na przedłużeniu czasu odwadniania grawitacyjnego, zwiększeniu stabilności ściskania kłaków i przygotowaniu do wejścia do strefy nacisku.

4. Sekcja odwadniania pod wysokim ciśnieniem rolki dociskowej

Gdy materiał opuszcza strefę klina, wchodzi do strefy nacisku. Materiał jest ściskany w tej strefie. Nacisk w kierunku biegu taśmy wzrasta wraz ze zmniejszaniem się średnicy rolki dociskowej. Objętość ściskanego materiału kurczy się, a woda swobodna w szczelinie jest wypychana. W tym czasie placek filtracyjny jest zasadniczo uformowany, a zawartość wody w placku filtracyjnym może zostać zredukowana do minimum po kontynuowaniu do obszaru wysokiego ciśnienia na końcu nacisku.

Zalety filtra taśmowego DNY:

1. Jest to urządzenie zintegrowane, automatyczne sterowanie, ciągła praca;
2. Niskie zużycie energii, długa żywotność;
3. Wysoka wydajność odwadniania i wysoka zawartość ciał stałych w placku błotnym;
4. Łatwy w użyciu i konserwacji;
5. Niski poziom hałasu, ekonomiczny i niezawodny, z szerokim zakresem zastosowań.

Aplikacja

Maszyna ta nadaje się do odwadniania osadów w procesach oczyszczania ścieków w miejskich oczyszczalniach ścieków, galwanizacji, produkcji papieru, garbarstwa, druku i farbowania, hutnictwa, przemysłu chemicznego, uboju, żywności, warzenia, płukania węgla i inżynierii ochrony środowiska. W przypadku separacji cieczy jest to idealne urządzenie do zarządzania środowiskiem i odzyskiwania zasobów.

Parametry techniczne filtra taśmowego:

Typowe zużycie zawiesiny przez filtr taśmowy:
