Przesyparnia filtrów pasowych dla przemysłu druku i farbowania do odwodniania osadów o szerokości pasu filtrującego 500 mm

W pełni automatyczny pasek filtrujący 500 mm szerokość pasa filtrującego błoto odwodniające pas prasowy

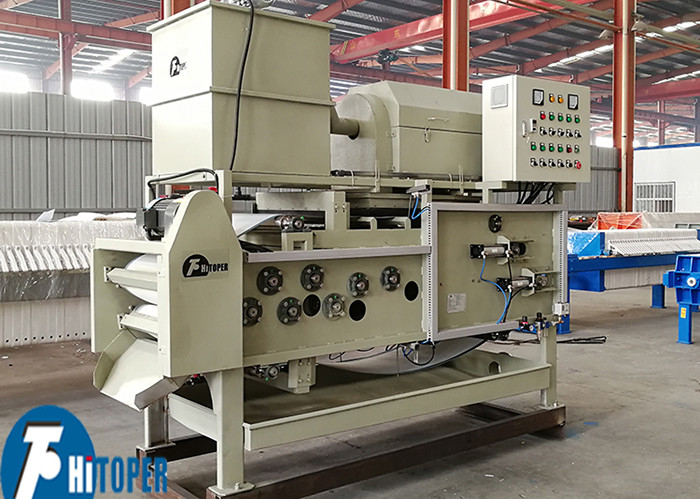

DY serii prasy filtrów pasów jest krajowych instytutów badawczych z wprowadzeniem zagranicznych zaawansowanych technologii opartych na udanym rozwoju nowych modeli,szeroko stosowane w oczyszczaniu ścieków miejskich, przemysł chemiczny, rafinacja ropy naftowej, metalurgia, papier, skóra, żywność, pranie węgla, drukowanie i farbowanie, odwodnianie osadów.wysoka wydajność, łatwa w konserwacji, jest idealna dla urządzeń odwodniających osady.

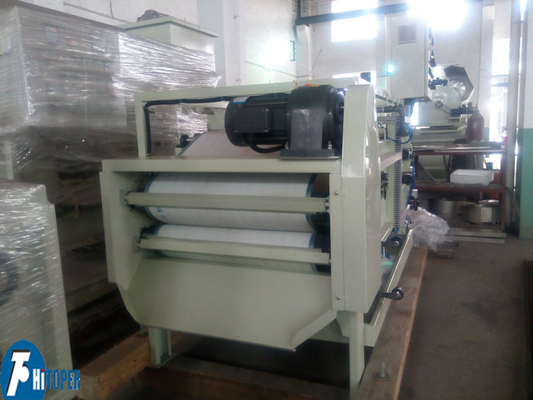

Filtr paskowy składa się głównie z urządzenia napędowego, ramy, rolki prasowej, górnego paska filtrującego, dolnego paska filtrującego, urządzenia naciągającego pas filtrujący, urządzenia czyszczącego pas filtrujący,urządzenie rozładowujące, system kontroli powietrza i system kontroli elektrycznej.

1 Ramka: ramka filtrów paskowych jest wykorzystywana głównie do wspierania i mocowania systemu rolkowego i innych komponentów.

2 System walcowania prasowego: składa się z walcowników o średnicach rozmieszczonych w porządku od dużych do małych.Kiedy przechodzi przez rolki prasowe w kolejności, pod napięciem paska filtracyjnego powstaje gradient ciśnienia od małego do dużego.

3 Urządzenie odwodniające w strefie grawitacyjnej: składa się głównie z uchwytu strefy grawitacyjnej i łopaty.,który tworzy warunki do późniejszego odwodnienia przez wytłaczanie.

4 Urządzenie odwodniające strefy w kształcie koła: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 Pas filtrujący: jest głównym składnikiem filtra prasowego pasem. Fazy stałe i ciekłe osadu są oddzielone na górze i na dole. Dolny pas filtrujący jest medium filtrującym.Górne i dolne pasy filtrowe są napięte, aby ominąć ściskanieRolka do uzyskania siły tłoczenia wymaganej do usuwania wilgoci materiału.

6 Urządzenie regulacyjne paska filtrującego: składa się z elementów wykonawczych: cylindru powietrza, urządzenia regulacyjnego ciśnienia zwrotnego sygnału rolkowego oraz systemu elektrycznego.Jego rolą jest regulowanie odchyleń paska filtracyjnego spowodowanych różnymi powodami, takimi jak nierówne napięcie paska filtracyjnego, błąd instalacji walców, nierównomierne podawanie itp., zapewniając w ten sposób ciągłość i stabilność filtra prasowego.

7. Urządzenie czyszczące pas filtrujący: składa się z opryskiwacza, pudełka kontaktowego z wodą czyszczącą i osłony czyszczącej.i jest pod wpływem wody ciśnieniowej rozpylanego z prysznicu- Gotowy.

8Urządzenie naciągające pas filtrujący: składa się z cylindru naciągającego, rolki naciągającej i mechanizmu synchronizacyjnego.Jego zadaniem jest napięcie paska filtracyjnego i zapewnienie niezbędnych warunków napięcia do wytworzenia siły tłoczenia prasy odwodniającejMożna to osiągnąć poprzez regulację ciśnienia powietrza cylindra napięcia systemu ciśnienia powietrza.

9 Urządzenie rozładowujące: składa się z płytki odgrzewającej, uchwytu noża, rolka rozładowującego itp. Jego funkcją jest łuszczenie odwodnionego ciasta filtrującego i paska filtrującego w celu osiągnięcia celu rozładowania.

10 Urządzenie przesyłowe: składa się z silnika, reduktoru, układu przesyłowego biegów itp. Jest źródłem energii do pracy pasów filtrujących,i może regulować prędkość redukcji, aby spełnić wymagania różnych prędkości pasów w procesie.

11 Układ pneumatyczny: Układ ten składa się głównie z źródła zasilania (zapas gazu, silnik, pompa powietrzna itp.), elementów wykonawczych (cylindry),i elementów sterowania pneumatycznego (w tym przekaźników ciśnienia), przepływ ciśnienia i zawory sterujące kierunkiem). Element sterujący ciśnieniem powietrza steruje ciśnieniem powietrza,prędkość przepływu i kierunek, aby zapewnić, że siłownik ciśnienia powietrza ma określoną siłę napędową i prędkośćJest źródłem energii do zakończenia napięcia i regulacji paska filtracyjnego.

Skład części:

1Ramka

2. Urządzenie rozprowadzające osad

3. Górna tablica odbioru płynu

4. System rolkowy odwodniania

5. System wyciskania rolków

6. Urządzenie napięcia

7. środkowa tablica odbioru płynów

8. urządzenie do prania

9. Górny rolnik regulacyjny

10. górny pas filtracyjny

11. Górny skraper

12- Górny skraper.

13. Urządzenie napędowe

14Poniższy pas filtracyjny

15. dolny rolnik regulacyjny

16. dolna tablica odbioru płynów

Parametry techniczne prasy filtrującej pasem:

Typowe użycie osadu w filtrowaniu pasem:
